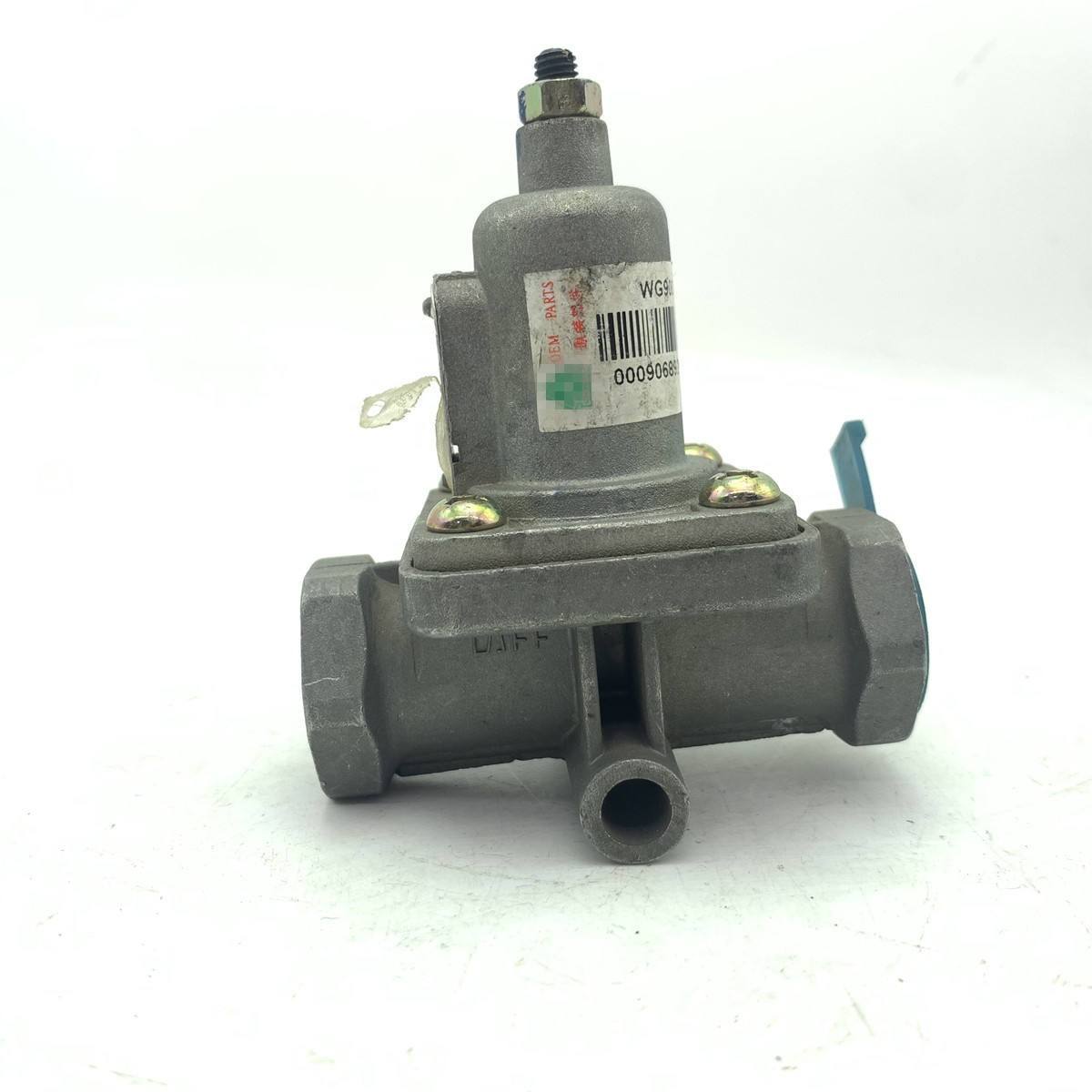

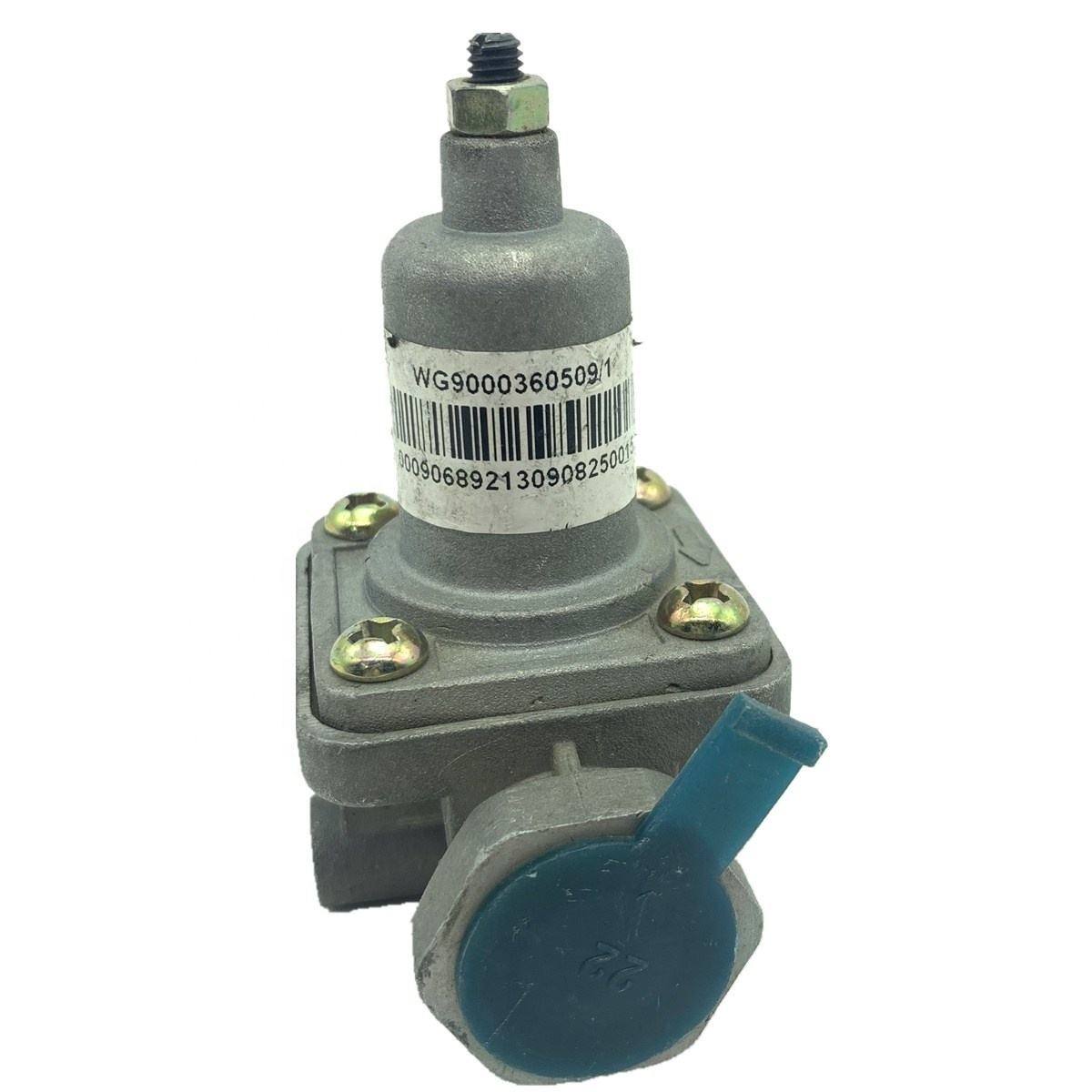

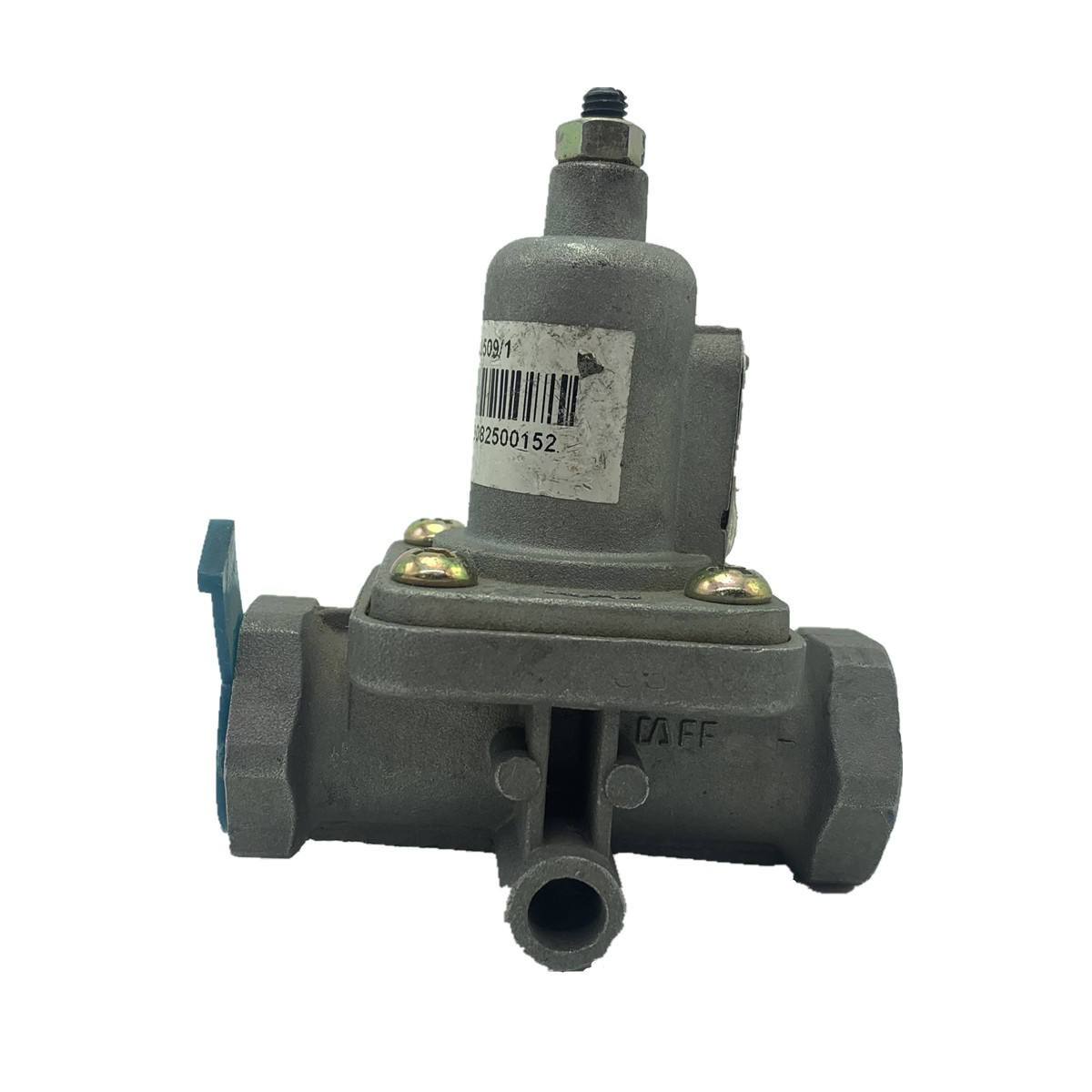

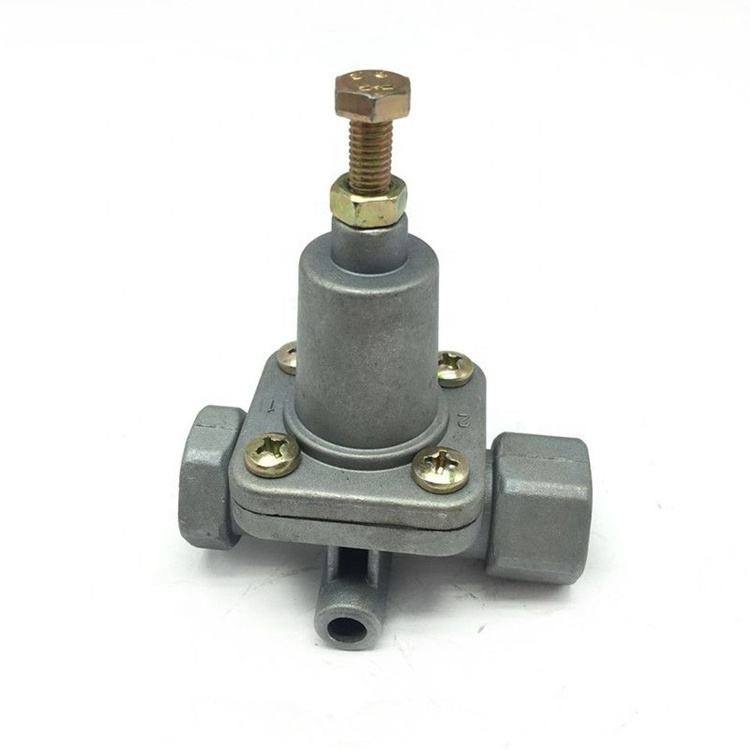

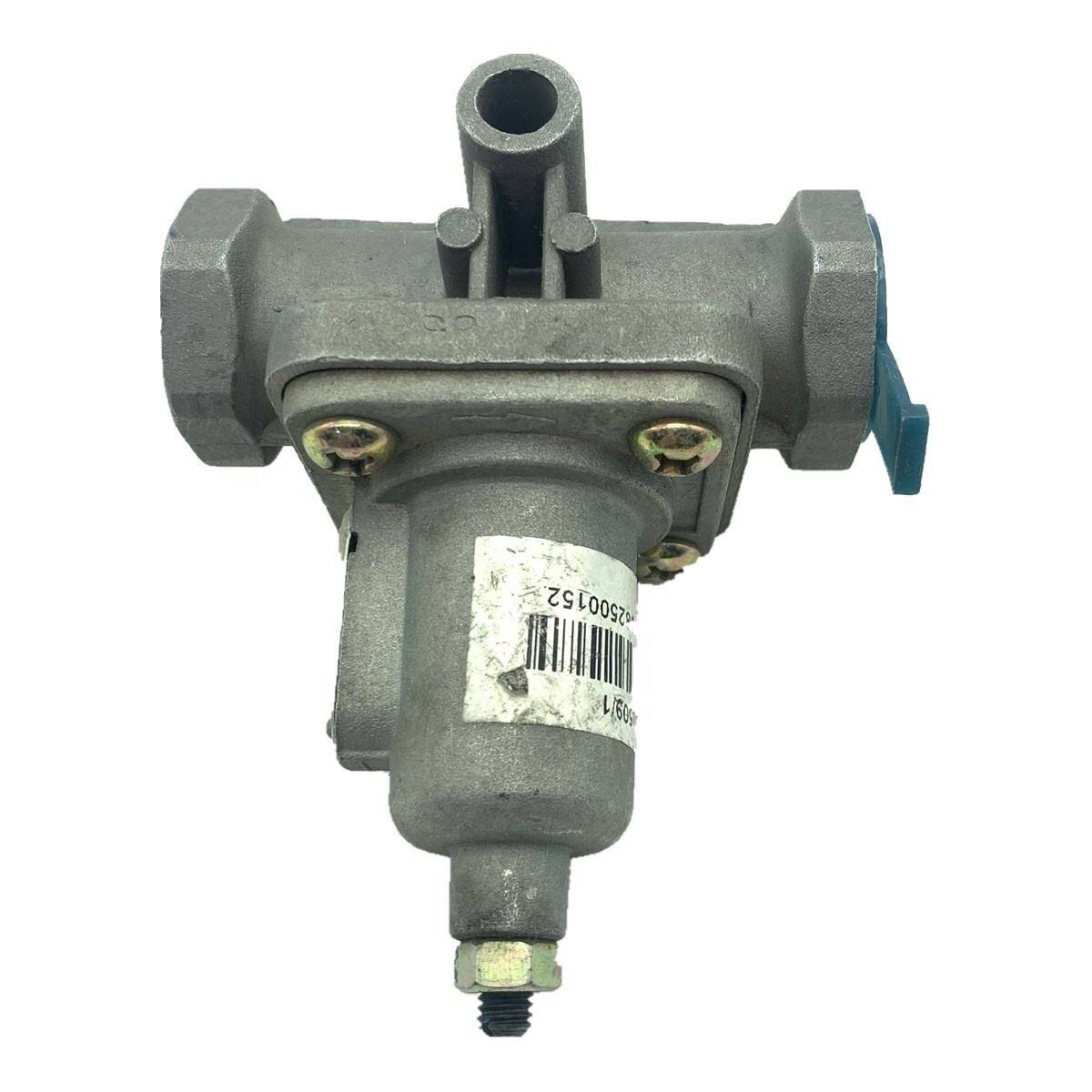

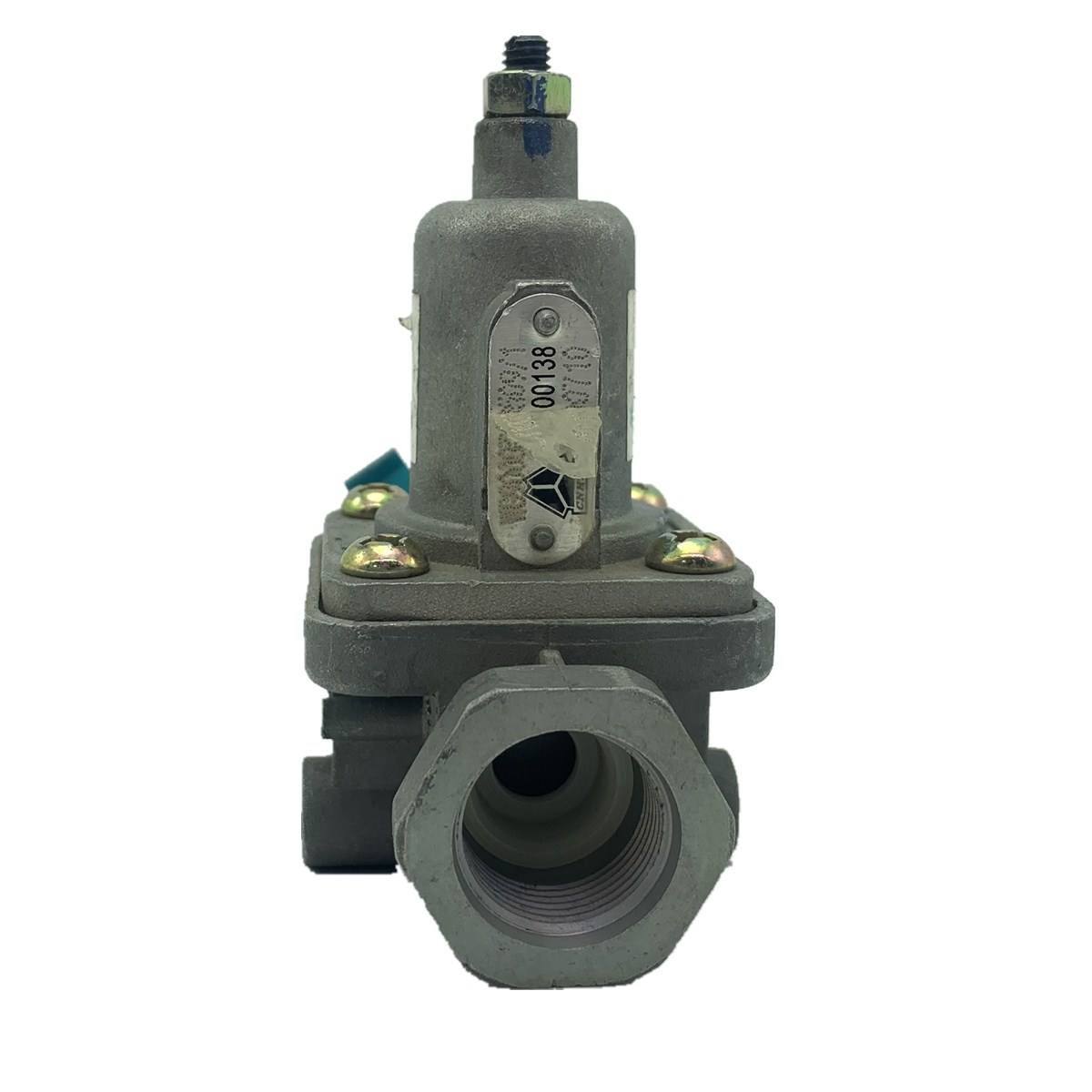

WG9000360509 שסתום הקלה עבור Sinotruk HOWO

שסתום ההקלה WG9000360509 עבור Sinotruk HOWO הוא רכיב בטיחות של מערכת בלמים אוויר מתוצרת סין המוצע על ידי המותג Skyond לקונים עולמיים, מיוצר ומסופק מבסיס הייצור שלו בג'ינאן. שסתום זה מותקן ליד מאגר האוויר או מייבש האוויר במשאיות HOWO, ומופעל אוטומטית כאשר לחץ המערכת חורג מהמגבלה שנקבעה כדי לשחרר עודפי אוויר ולמנוע נזק לצנרת או לרכיבים כתוצאה מלחץ יתר. זה מתאים ל-HOWO ולדגמי Sinotruk אחרים. הברגה תואמת ישירות ליציאות המפעל, ואינה דורשת מתאמים או חומרי איטום להתקנה.

מפרט מוצר

סיכונים אם שסתום הקלה נכשל

שסתום ההקלה אינו חלק שנשחק במהירות, אך כאשר הוא נכשל, ההשלכות הן ישירות וחמורות.

השסתום תקוע סגור

מאגר האוויר ממשיך ללחוץ מעבר לגבולות התכנון, מה שעלול לגרום לקרע בקו או במיכל ואובדן לחץ מיידי של מערכת הבלמים.

השסתום נפתח בטרם עת או לא מצליח לאטום במלואו

לחץ החזקת המערכת יורד, המדחס עושה מחזוריות תכופות (מגדיל את צריכת הדלק), ותחושת דוושת הבלמים הופכת קשה עם כוח בלימה מופחת.

עייפות קפיצים הגורמת לשינוי לחץ

השסתום נפתח מתחת לנקודת ההגדרה שלו או מעליה, או מדמם לחץ מוקדם מדי (מפחית את רזרבות הבלמים) או מאוחר מדי (שומר על עומס יתר על המערכת כל הזמן).

עבור מפעילי צי, כל עיכוב בתגובת הבלמים הנגרם כתוצאה מבעיות לחץ אוויר מהווה דאגה ישירה לבטיחות. שסתום ההקלה WG9000360509 עבור Sinotruk HOWO מספק ביצועים עקביים: מכויל לערכי לחץ OEM, עם קפיצים מתוכננים להתנגדות עייפות ארוכת טווח, המבטיחים שהשסתום נפתח ונסגר בלחצים הנכונים.

כיצד פועל השסתום באופן פנימי?

שסתום ההקלה WG9000360509 עבור Sinotruk HOWO הוא שסתום הקלה קפיצי, המורכב מארבעה מרכיבי ליבה: גוף, קפיץ, קפיץ ואטמים.

עקרון הפעולה:לחץ המערכת פועל על החלק התחתון של המזגן דרך יציאת הכניסה. כאשר הלחץ הוא מתחת לנקודת הקביעה של הקפיץ, הקפיץ מחזיק את הפופט בחוזקה כנגד המושב; השסתום נשאר סגור. כאשר הלחץ מגיע לנקודת ההגדרה, כוח האוויר מתגבר על עומס הקפיץ מראש, מרים את הפפט ומפרק אוויר עודף דרך פתח הפליטה. כשהלחץ יורד, הקפיץ דוחף את הפומפ לאחור כדי לסגור את השסתום.

מחזור זה עשוי להתרחש מאות פעמים במהלך הפעלת הרכב. חומר הקפיץ וטיפול בחום קובעים את חיי העייפות; חומר האיטום קובע אם השסתום מתעוות או מתקשה תחת טמפרטורות נמוכות/גבוהות, מה שמשפיע על שלמות האיטום; דיוק ההתאמה למושב קובע ביצועי אפס דליפות במצב סגור.

דרישת התכנון שלנו: השסתום חייב לפעול בטווח של ±5% מהלחץ שנקבע, עם שיעור הדליפה מתחת למפרט לאחר הסגירה, וסחיפת לחץ פיצוח הקפיץ בתוך 3% לאחר 100,000 מחזורים.

מדוע קפיצים ואטמים הם קריטיים לאיכות?

נקודות כשל בשסתום הקלה מרוכזות בקפיץ ובאטמים.

אָבִיב:עשוי מסגסוגת פלדה קפיצית, מרווה ומחוסם, עם ציפוי תחמוצת שחור או אבץ לעמידות בפני קורוזיה. קוטר חוט, ספירת סליל ואורך חופשי מחושבים במדויק עבור כל דירוג לחץ כדי לספק עומס מוקדם מדויק. פלדת קפיצית סגסוגת מציעה גבול אלסטי וחוזק עייפות גבוהים יותר מאשר פלדת פחמן רגילה, עמידה בפני עיוות פלסטי או שבר ברכיבה תכופה על אופניים.

חותמות:גומי ניטריל בוטאדיאן (NBR) עם טווח טמפרטורות עבודה של -40°C עד +100°C. NBR מספק חוזק מתיחה ועמידות בפני שחיקה טובים יותר מגומי סטנדרטי, עמיד בפני דפורמציה או בלאי תחת פגיעת אוויר בלחץ גבוה. עיצוב איטום כפול משלב טבעת O (אטימה דינמית כאשר הפופט זז) ואטם שטוח (אטימה סטטית כאשר השסתום סגור) כדי להשיג אפס דליפה במצב סגור.

גוּף:זמין בברזל רקיע או אלומיניום יצוק. ברזל רקיע מציע חוזק גבוה ועמידות בפני פגיעות עבור יישומי עומס כבד; האלומיניום קל יותר עם פיזור חום טוב יותר כאשר המשקל חשוב. שני החומרים מקבלים טיפול נגד קורוזיה, עוברים בדיקות ריסוס מלח של 72 שעות לפחות.

תהליך בדיקה בסקיונד

כל שסתום הקלה WG9000360509 עבור Sinotruk HOWO עובר את הבדיקות הבאות לפני המשלוח:

1. בדיקת לחץ פיצוח.באמצעות ספסל ייעודי לבדיקת לחץ עם אוויר דחוס, הלחץ מוגבר בהדרגה עד לפתיחת השסתום, תוך רישום לחץ הפיצוח. עבור דירוג 0.6MPa, הטווח המקובל הוא 0.58-0.62MPa; עבור 0.65MPa, זה 0.63-0.67MPa. יחידות מחוץ לטווח זה עוברות עיבוד מחדש.

2. סגירת לחץ ובדיקת דליפה.לאחר הפתיחה, הלחץ משתחרר עד שהשסתום מתיישב מחדש; לחץ הסגירה מאומת ליציבות. לאחר מכן, השסתום מוחזק סגור למשך 30 שניות בזמן שקצב הדליפה נמדד. התקן דורש קצב דליפה של ≤5 מ"ל/דקה לאחר הסגירה.

3. בדיקת דחיסה קפיצית.דגימות אקראיות של קפיצים נבדקות עבור ביצועי דחיסה/ריבאונד בתנאי עבודה מדומים, ומאמתות שהאורך החופשי וגובה העבודה נמצאים בגבולות התכנון.

4. בדיקה ויזואלית וחוט.משטח הגוף נבדק עבור חורי חול או סדקים; חוטים מאומתים עם מדי go/no-go.

כל תוצאות הבדיקה נרשמות לכל אצווה, כאשר הדוחות נשמרים לצורך מעקב.

נוחות התקנה

שסתום ההקלה WG9000360509 עבור Sinotruk HOWO משתמש בחוטים זהים לעיצובי המפעל המקוריים. ההתקנה אינה דורשת מתאמים, סרט הברגה או איטום נוזלי.

נוֹהָל:אתר את יציאת ההרכבה על מאגר האוויר או מייבש האוויר, השחיל את השסתום ביד עד שההברגות יתחברו, ואז הדקו עם מפתח ברגים רגיל למומנט שצוין. עיצוב החוט הוא איטום עצמי - לאחר מומנט, משטח האיטום המחודד או השטוח יוצר אטימה עם היציאה, לא מסתמך על סרט או הדבק למילוי פערים.

תהליך החלפה:שחרר את לחץ מאגר האוויר, הסר את השסתום הישן, נקה את הברגות יציאת ההרכבה ומשטח האיטום, ולאחר מכן התקן את השסתום החדש. זמן ההחלפה של שסתום בודד הוא פחות מ-15 דקות.

יכולת התאמה אישית של OEM:ייצור לפי שרטוטים, דוגמאות או דרישות מיוחדות

Skyond מספקת לא רק מוצרי קטלוג סטנדרטיים אלא גם מקבלת הזמנות OEM מותאמות אישית. עבור לקוחות עם הגדרות לחץ מיוחדות, גדלי יציאות או דרישות מיתוג, אנו מספקים התאמה אישית מקצה לקצה מעיצוב לייצור המוני.

תהליך התאמה אישית:הלקוח מספק שרטוטי מוצרים, דוגמאות או מפרטים מפורטים.

הצוות הטכני שלנו מעריך היתכנות, מאשר חומרים, פרמטרי לחץ, תהליכי עיבוד והיבטים קריטיים אחרים.

מיוצרות דוגמאות לבדיקה ואישור לקוחות.

לאחר אישור מדגם, ייצור המוני מתחיל עם עקיבות מלאה של בקרת איכות.

מספר לקוחות בחו"ל כבר משתפים פעולה עם Skyond בפרויקטים של OEM, כאשר מיתוג משלהם מוחל על משטחי מוצרים למכירות בשוק המקומי. MOQ וזמן אספקה ​​עבור הזמנות OEM מנוהלים על סמך מורכבות המוצר.

המגוון המלא של אספקת חלקי Sinotruk של Skyond

שסתום ההקלה WG9000360509 עבור Sinotruk HOWO הוא רק מוצר אחד בפורטפוליו של Skyond. עם ניסיון של 15 שנים בתחום החלפים של Sinotruk, Skyond מציעה אספקת חלקים מלאה המכסה מנועים, הילוכים, שלדות ומערכות גוף.

חלקי מנוע:בלוקי צילינדרים, ראשים, בוכנות, טבעות בוכנה, גלי ארכובה, מוטות חיבור, שסתומים, משאבות דלק, משאבות מים, מגדשי טורבו וכו'.

חלקי הילוכים:מארזים, הילוכים, סינכרון, מיסבים, מנגנוני העברה, דיסקים מצמדים ולוחות לחץ וכו'.

חלקי שלדה:מסגרות, מתלים, גלגלי היגוי, קצוות מוטות קשר, תופי בלמים, דיסקי בלם וכו'.

חלקי תחזוקה:מסננים (שמן, דלק, אוויר), רפידות בלמים, חגורות, מותחנים וכו'.

כל החלקים זמינים הן ב-OEM מקורי והן באפשרויות אפטר-מרקט באיכות גבוהה כדי להתאים לצרכי שוק ותקציבי רכש שונים. הזמנות בכמות זוכות לתמחור יחידה טוב יותר - הזמנות בכמות גדולה יתקבלו בברכה.

למה להביא את חלקי ה-HOWO שלך מ-Skyond?

1. חמש עשרה שנות ניסיון ממוקד. Skyond פועלת במגזר חלקי משא ומכונות בנייה כבדות כבר 15 שנים, ובונה היכרות עמוקה עם קו המוצרים המלא של Sinotruk, החל מחלקי המנוע הפנימיים ועד רכיבי השלדה וחלקי מערכת בלימי האוויר כמו שסתום ההקלה WG9000360509. המשמעות היא זיהוי מהיר יותר של החלק הנכון לרכב שלך ופחות שגיאות הזמנה.

2. ממוקם בעיר הולדתו של Sinotruk. המפעל והמחסן שלנו מבוססים בג'ינאן, עיר המטה של ​​Sinotruk. זה נותן לנו גישה ישירה למפרטים מדויקים ולדוגמאות ייחוס מקוריות, ומאפשר לנו להעביר מלאי במהירות ללא זמני אספקה ​​ארוכים הנגרמים על ידי ערוצי הפצה מרובי שכבות. רוב ההזמנות נשלחות תוך 7-45 ימים לאחר התשלום.

3. מוכן למשלוח גלובלי. אנו מייצאים באופן קבוע לרוסיה, מרכז אסיה, דרום מזרח אסיה, אפריקה, דרום אמריקה ומעבר לכך. הצוות הלוגיסטי שלנו מנוסה בטעינת מכולות, תיעוד מכס וניתוב לנמלים גדולים. בין אם אתה צריך שסתום בודד או מיכל מלא של חלקים מעורבים, אנחנו מטפלים בצד המשלוח כך שלא תצטרך.

4. ספק אחד, אלפי חלקים. מעבר לשסתום ההקלה WG9000360509, Skyond מחזיקה ומספקת חלקי מנוע, רכיבי תיבת הילוכים, חלקי שלדה, מסננים, רפידות בלמים, חגורות ועוד למעלה מ-130,000 פריטים בסך הכל. הזמנת מספר סוגי חלקים ממקור אחד מפחיתה את עומס העבודה ברכש ומאחדת את המשלוחים.

לאחר מכירה ישירה. אם מוצר מגיע עם בעיית איכות מאושרת, אנו מתקנים, מחליפים או מחזירים. אין ויכוחים, אין עיכובים ממושכים. אנחנו עומדים מאחורי מה שאנחנו שולחים.
