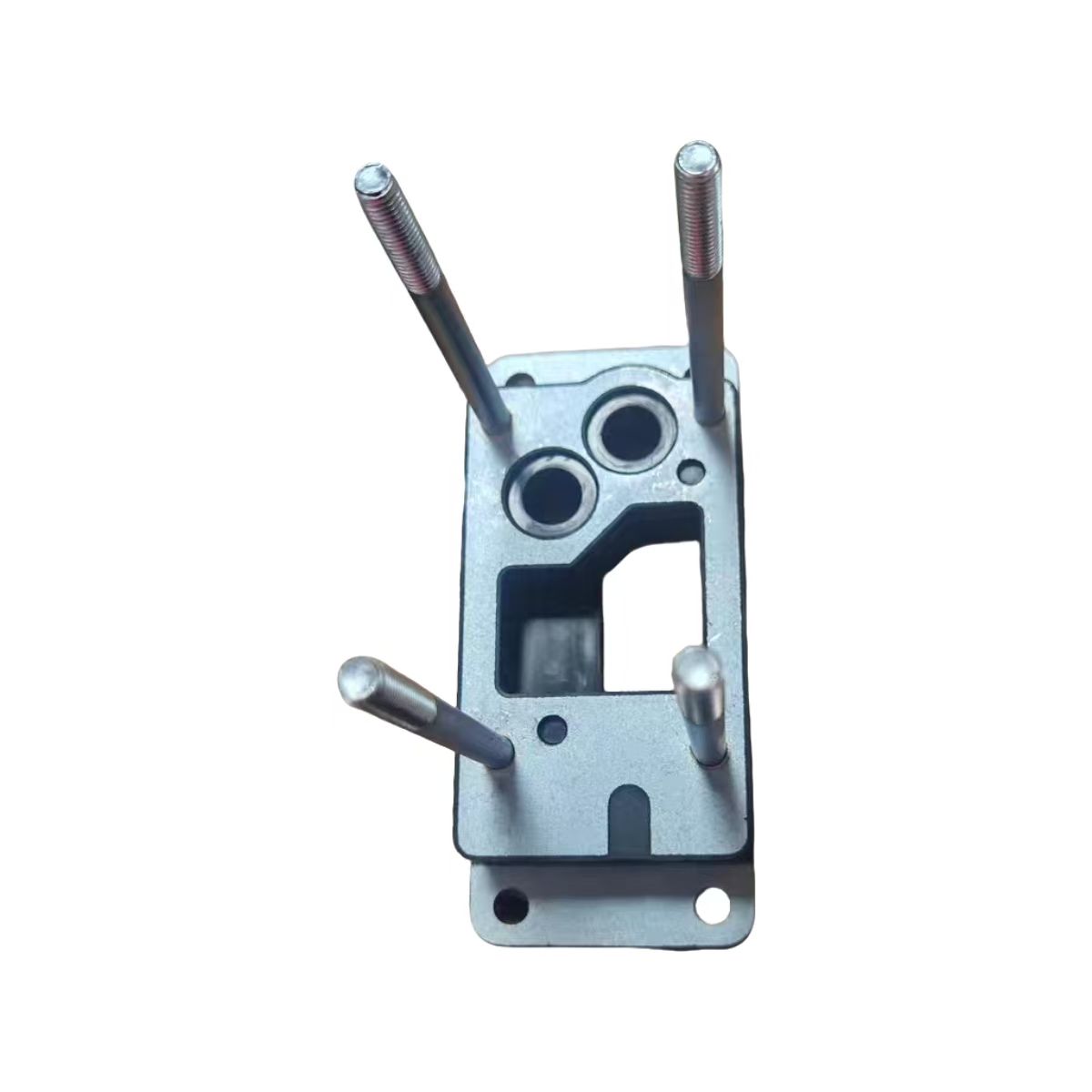

לוח שיכוך מעכב הידראולי מהיר למשאית Shacman

לוח השיכוך של מעכב הידראולי FAST עבור משאית Shacman הוא רכיב הרכבה ומגן המסופק על ידי Skyond, המיוצר במתקן שלנו בסין. לוח שיכוך זה מיועד לשסתום בקרה פרופורציונלי פנאומטי במערכות מעכב הידראולי FAST, נפוץ במשאיות כבדות של Shacman כולל סדרות X5000, X6000 ו-M3000S, כמו גם מותגים אחרים המצוידים במעכבים FAST כגון Sinotruk HOWO, Yutong ו-Yaxing. לוחית השיכוך של המעכב מתנוססת ישירות על מכלול גוף שסתום הבקרה, מאבטחת את השסתום הפרופורציונלי המווסת את לחץ האוויר הנכנס לבור השמן המעכב. בקרת לחץ זו קובעת את זרימת השמן לתוך תא העבודה, אשר בתורו שולטת במומנט הבלימה. לוח שיכוך בלוי או חסר מאפשר לרטט מוגזם להגיע לשסתום המדויק, מה שמוביל לבלימה לא יציבה, איחור בחיבור או כשל מוחלט של השסתום. החלפתו בלוח השיכוך המעכב משחזרת פעולת שסתומים יציבה וכוח הידראולי עקבי להאטת רכב בטוחה יותר.

יתרונות המוצר

מאבטח את השסתום הפרופורציונלי מפני רעידות.

לוח השיכוך של המעכב הידראולי FAST עבור משאית Shacman מחזיק את השסתום הפרופורציונלי האלקטרומגנטי בחוזקה לגוף השסתום המעכב. זה מונע תנועת שסתומים או עיוות אות הנגרם על ידי רעידות כביש וקפיצות רכב, מה שמבטיח שהמעכב מגיב באופן עקבי לפקודות הנהג.

מאריך את חיי השירות של הרכיבים.

על ידי ספיגת אנרגיית זעזועים ורטט לפני שהיא מגיעה לשסתום הפרופורציונלי, לוחית השיכוך מפחיתה את הבלאי של הרכיבים הפנימיים של השסתום כמו סליל, קפיצים וסולנואידים. זה מתורגם למרווחי שירות ארוכים יותר ופחות החלפות שסתומים לאורך חיי הרכב.

מבנה מתכת-גומי מרוכב.

לוח הפלדה מספק הרכבה קשיחה ומיקום שסתום מדויק, בעוד שכבת הגומי המלוכדת סופגת רטט בתדר גבוה. עיצוב משולב זה מבטל את הצורך בסוגרי הרכבה ומבודדים נפרדים, מפשט את מכלול השסתומים ומצמצם נקודות כשל פוטנציאליות.

שומר על יתרונות הבלימה המרכזיים של המעכב.

שסתום פרופורציונלי יציב מאפשר למעכב לספק את מלוא פוטנציאל הבלימה שלו, האטה נטולת שחיקה, ביצועים עקביים ללא דהייה תרמית, ועומס מופחת על בלמי השירות והצמיגים. עבור מפעילי צי, המשמעות היא עלויות תחזוקה נמוכות יותר וחיסכון משופר בדלק.

החלפת OEM ישירה.

חורי ההרכבה, עובי הצלחת והממדים הכוללים תואמים את מפרטי הציוד המקורי. ההתקנה אינה דורשת שינוי בגוף השסתום או ברכיבים שמסביב.

מפרט מפתח

מה תפקידה של הדמפינג?

לוח השיכוך של המעכב הידראולי FAST עבור משאית Shacman משרת שלוש פונקציות חיוניות במערכת בקרת המעכב:

הרכבה מאובטחת. הלוח מבריח את השסתום הפרופורציונלי האלקטרומגנטי בחוזקה לגוף שסתום המעכב. קיבוע מכני זה מונע מהשסתום להזיז או להתרופף תחת רעידות הרכב, שומר על יישור מדויק בין השסתום לחיבוריו הפנאומטיים והחשמליים.

שיכוך רעידות.שכבת הגומי המשולבת סופגת ומפזרת אנרגיית זעזועים ורעידות מהכביש וממערכת ההנעה. ללא שיכוך זה, רטט היה מעביר ישירות לרכיבים הפנימיים של השסתום את הסליל, הקפיצים והסולנואידים וגורם לבלאי מוקדם, לתגובה לא יציבה או לכשל מוחלט.

הגנת שלמות האות.על ידי בידוד השסתום מרטט, לוחית השיכוך המעכבת מונעת ממנות שווא או עיוות אותות להגיע ליחידת הבקרה האלקטרונית. השסתום היחסי מסתמך על אותות חשמליים מדויקים מה-ECU כדי לווסת את לחץ האוויר. קפיצת מגע המושרה ברטט או חיבורים לסירוגין עלולים לגרום ל-ECU לפרש לא נכון את מיקום השסתום, מה שיוביל להפעלת מומנט בלימה שגוי.

עבור הנהג, זה מתורגם לתגובת בלימה ליניארית צפויה בכל מצבי הפעולה של המעכב מפונקציית הירידה במהירות קבועה ועד למצבי הבלימה המופעלים במלואם.

על בניית מוצר

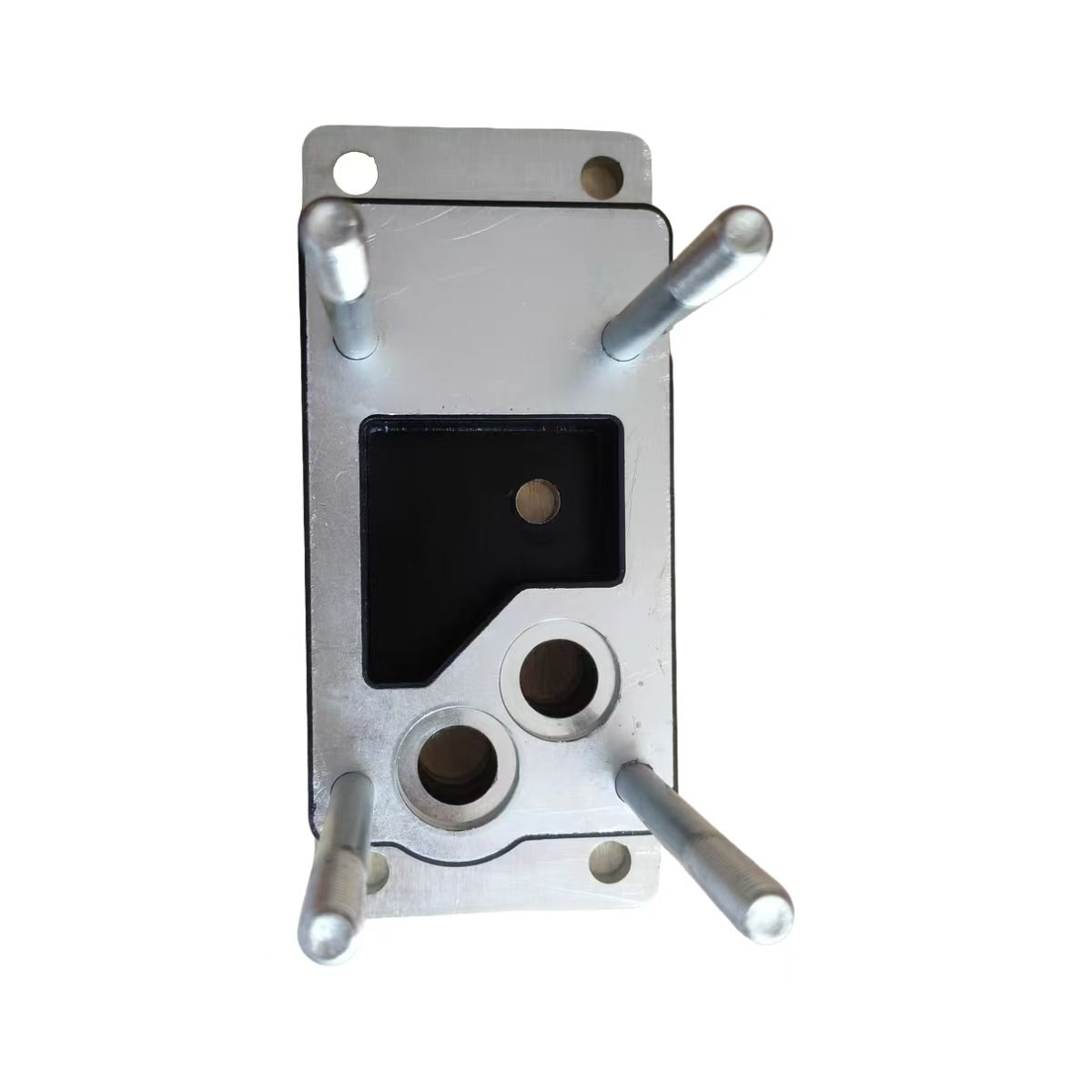

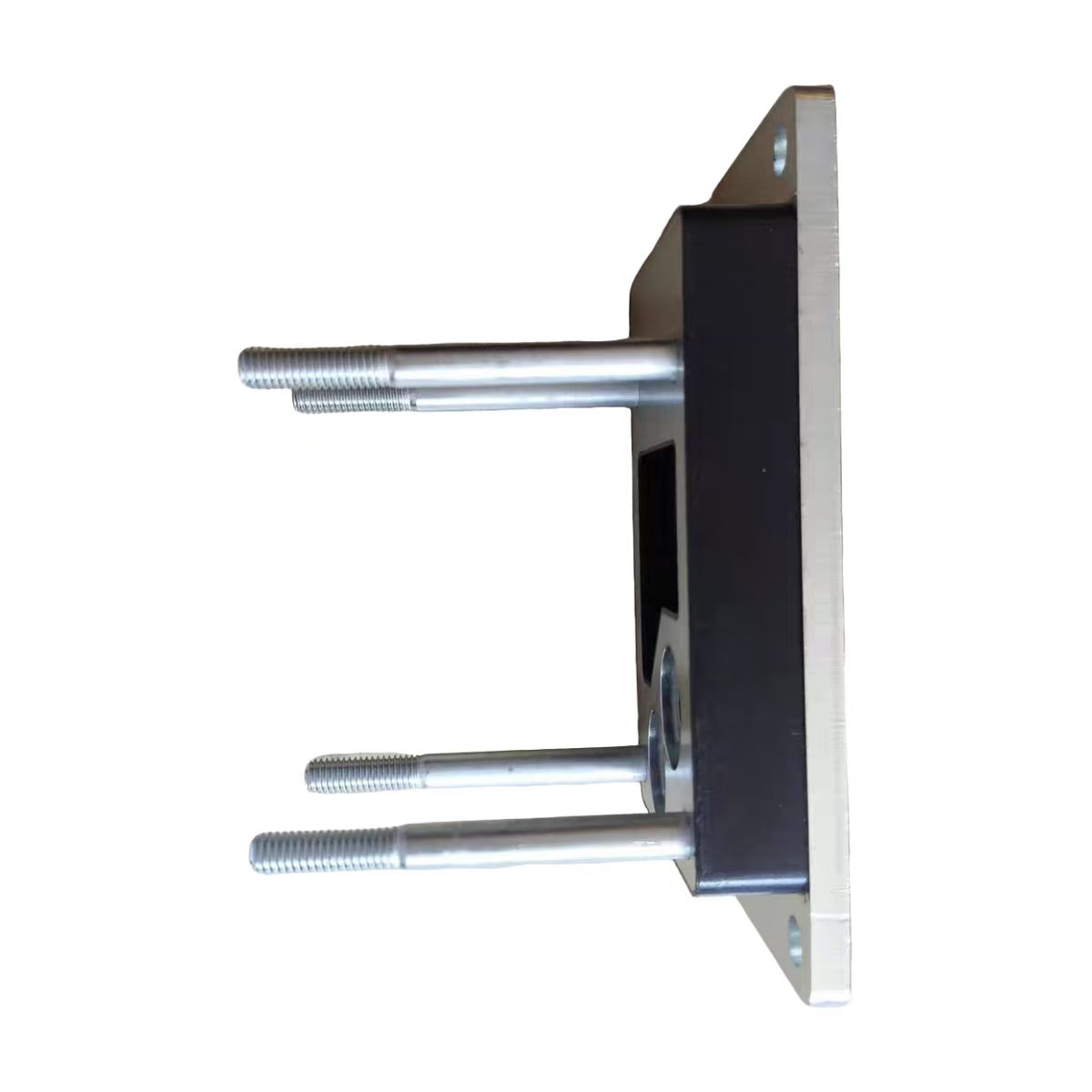

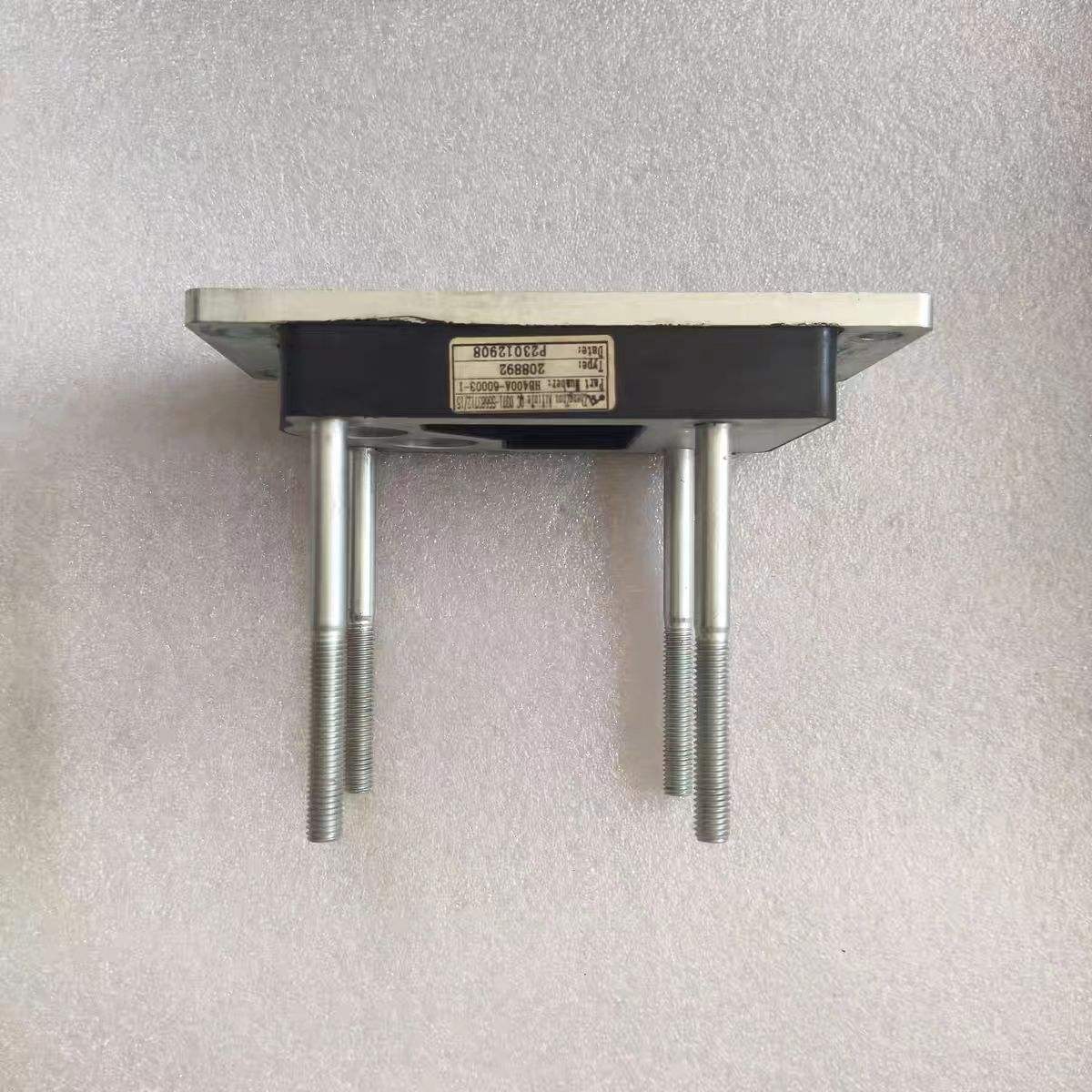

לצלחת שיכוך מעכבת זו יש מבנה מורכב: לוחית פלדת פחמן Q235 המחוברת לשכבת שיכוך גומי.

פלדת פחמן Q235.פלדה בדרגה מבנית זו מספקת את הקשיחות הדרושה להרכבה מאובטחת של השסתום הפרופורציונלי. הוא מתנגד לכיפוף ועיוות תחת כוחות ההידוק של ברגי ההרכבה ועומסי הרטט מהרכב. לוח הפלדה שומרת על הכיוון המדויק של השסתום ביחס לגוף השסתום, ומבטיחה שהחיבורים הפנאומטיים והחשמליים יישארו מיושרים.

שכבת שיכוך גומי.שכבת האלסטומר סופגת אנרגיית רטט בתדר גבוה וממירה אותה לחום, שמתפזר דרך הצלחת. תרכובת גומי זו נוצרה כדי לשמור על תכונות השיכוך שלה על פני טווח הטמפרטורות שבהן נתקלים בהפעלת משאית כבדה, מהתחלות קרות בחורף ועד לחום מתמשך ממערכת המעכב במהלך ירידות ארוכות.

יתרון עיצוב מורכב.על ידי הצמדת מתכת וגומי ליחידה אחת, לוחית השיכוך מספקת גם הרכבה מבנית וגם בידוד רעידות ברכיב קומפקטי אחד. זה מבטל את הצורך בסוגרי הרכבה נפרדים ומבודדי גומי, מפשט את מכלול השסתומים ומצמצם נקודות כשל פוטנציאליות.

דגמי Retarder ויישומי רכב תואמים

לוח השיכוך של מעכב הידראולי FAST עבור משאית Shacman תואם את המגוון המלא של דגמי המעכב הידראולי FAST:

1. FH400B (חיבור סדרתי). מותקן בשורה עם תיבת ההילוכים, מתאים לרכבים בהם המקום מאפשר התקנה בסדרה.

2. FH240B. דגם קומפקטי לחיבור סדרתי ליישומי כוח סוס נמוכים יותר.

3. FHB320B (חיבור מקביל). מותקן לצד תיבת ההילוכים, שומר על ממשק ההמראה (PTO).

4. FHB400B. דגם חיבור מקבילי בעל קיבולת גבוהה יותר.

דגמי המעכבים האלה מותקנים במפעל או מותקנים על ידי סוחר ב:

1. Shacman X5000, X6000, M3000S ומשאיות כבדות אחרות של Shacman

2. סדרת Sinotruk HOWO

3. אוטובוסים ואוטובוסים של יוטונג ויאקסינג

4. מותגי רכב מסחריים אחרים המשתמשים במעכבי FAST

עבור סדנאות ומפעילי צי, לוח השיכוך המעכב מספק מק"ט יחיד המכסה מספר דגמי מעכבים ויישומי רכב, מה שמפשט את ניהול המלאי.

התקנה ותחזוקה

החלפת לוח השיכוך של Retarder דורשת תשומת לב לפרטים:

התקנה מקצועית מומלצת

העבודה כוללת פירוק גוף שסתום הבקרה של המעכב. אנו ממליצים לטכנאי עם ניסיון בשירות FAST retarder לבצע את ההחלפה.

מפרט מומנט

יש להדק את ברגי ההרכבה למומנט שצוין באמצעות מפתח מומנט. הידוק יתר עלול לגרום נזק לגוף השסתום או ללוח השיכוך; תת הידוק מאפשר תנועה ורטט.

בדוק את הרכיבים הקשורים

כאשר השסתום הוסר, בדוק את השסתום הפרופורציונלי עצמו לאיתור נזק. בדוק את אטם טבעת ה-O עבור קשיות, סדקים או עיוותים, והחלף במידת הצורך.

בדיקת תפקוד לאחר ההתקנה

לאחר הרכבה מחדש, בדוק את המעכב בכל מצבי הפעולה מהירות קבועה, וכל שלב בלימה  כדי לאשר כוח בלימה תקין וללא דליפות אוויר או שמן.

ניתן להשלים את רוב ההתקנות תוך פחות משעה על ידי טכנאי מנוסה.

איך Skyond שולט ובודק את האיכות?

כל לוחית שיכוך של מעכב הידראולי FAST עבור משאית Shacman המסופקת על ידי Skyond נבדקת לפני המשלוח:

אימות מימד.מיקומי חורי ההרכבה של הצלחת, העובי והממדים הכוללים נבדקים מול מפרטי OEM כדי להבטיח התאמה נכונה.

שלמות קשר גומי. שכבת הגומי נבדקת להדבקה תקינה ללוח הפלדה, ללא חללים או הפרדה.

גימור פני השטח.לוח הפלדה נבדק לאיתור קוביות, קצוות חדים או קורוזיה שעלולים להשפיע על ההתקנה או על חיי השירות.

בדיקה לדוגמה. דגימות אקראיות מכל אצווה נתונות לבדיקות דחיסה ורטט כדי לאמת את ביצועי השיכוך.

ייצור מתקדם ב-Skyond

Skyond מפעילה מתקן ייצור מודרני המצויד במכונות מדויקות וקווי ייצור אוטומטיים. המפעל שלנו מסוגל לייצר את לוח שיכוך המעכב הידראולי FAST עבור משאית Shacman ורכיבי דיוק אחרים בתקני איכות עקביים.

עיבוד CNC מדויק. ציוד ה-CNC שלנו מטפל בחיתוך ועיצוב רכיבי מתכת לפי מפרטים מדויקים. עבור לוח השיכוך, זה מבטיח מיקומי חור הרכבה מדויקים, עובי לוחית עקבי והתאמה נכונה לגוף השסתום. דיוק הממדים משפיע ישירות על קלות ההתקנה ועל יכולת הצלחת לשמור על יישור השסתומים תחת רטט.

הרכבה אוטומטית ובקרת איכות. תהליכים אוטומטיים מפחיתים טעויות אנוש ומבטיחים איכות בנייה עקבית לאורך ריצות הייצור. כל אצווה עוברת בדיקה במספר שלבים, מאימות חומר הגלם ועד לבדיקת המוצר המוגמר.

קו הדבקת גומי ייעודי. שכבת שיכוך הגומי מודבקת ללוח הפלדה באמצעות תהליכים מבוקרים המבטיחים הידבקות תקינה ללא חללים או דלמינציה. שלמות ההדבקה הזו היא קריטית לביצועי שיכוך הרטט של הצלחת לאורך חיי השירות שלה.

ציוד בדיקה. כלי מדידה ובודקים חשמליים בעלי דיוק גבוה מאמתים את ביצועי המוצר בתנאי הפעלה מדומים. דגימות אקראיות מכל אצווה נתונות לבדיקות דחיסה ורעידות כדי לאשר שמאפייני השיכוך עומדים במפרט.

כושר ייצור. המתקן שלנו תומך בייצור בקנה מידה גדול כדי לעמוד בהזמנות בתפזורת תוך שמירה על איכות עקבית. עבור מפעילי צי וחברות סחר הדורשים משלוחים בכמות גדולה, אנו יכולים להגדיל את הייצור בהתאם.

משלוחים ולוגיסטיקה גלובליים

Skyond מייצאת לרוסיה, מרכז אסיה, דרום מזרח אסיה, אפריקה, דרום אמריקה ואזורים אחרים. הצוות הלוגיסטי שלנו מטפל ב:

1. טעינת מיכל עם אבטחה מתאימה למניעת נזקים במעבר

2. תיעוד מכס לפינוי חלק

3. ניתוב לנמלים מרכזיים לשילוח בינלאומי יעיל

רוב ההזמנות הרגילות עבור לוח השיכוך של מעכב הידראולי FAST עבור ספינה של משאית Shacman בתוך 7-45 ימים לאחר אישור התשלום. עבור לקוחות עם דרישות קבועות, אנו יכולים לארגן משלוחים מתוזמנים או לשמור על מלאי במחסני המשלחים לאספקה ​​מהירה יותר.

שאלות נפוצות

ש1: אילו מספרי חלקים תואמים ללוחית שיכוך זו?

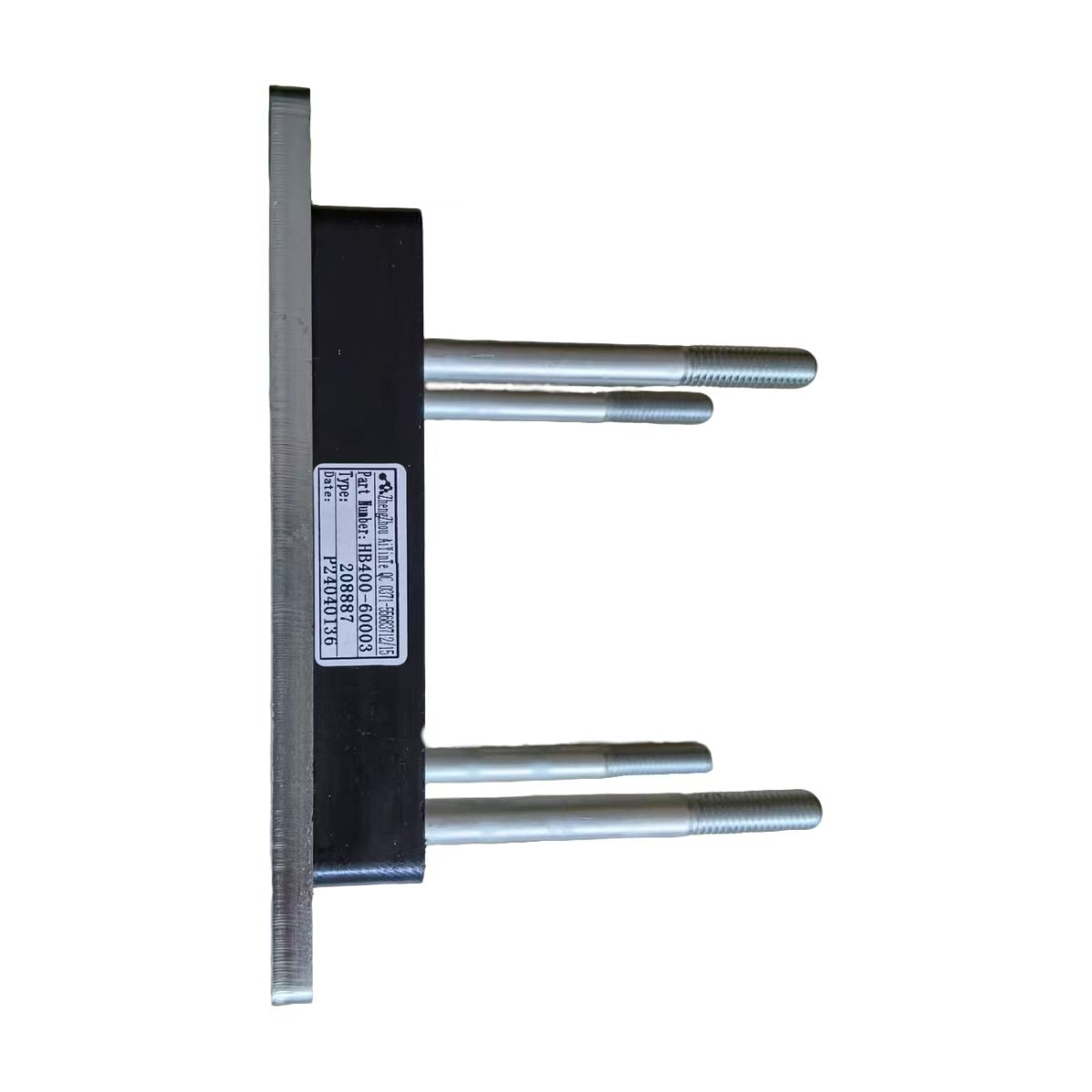

לוח השיכוך זמין בתור HB400-60003 ו-HB400-60002. מכלול השסתום הפרופורציונלי המלא עם לוחית שיכוך הוא HB400-60001.

ש 2: איך אני מאשר שצלחת השיכוך הזו מתאימה למשאית שלי?

בדוק את דגם המעכב על לוחית הזיהוי בגוף המעכב. דגמים תואמים כוללים FH400B, FH240B, FHB320B ו-FHB400B. לחלופין, ספק את ה-VIN של הרכב שלך לספק שלך להתאמה מדויקת בקטלוג החלפים האלקטרוניים של FAST או Shacman.

ש 3: מה עלי להחליף יחד עם לוחית השיכוך?

בדוק את השסתום היחסי לאיתור נזק. בדוק את איטום טבעת ה-O עבור הזדקנות או בלאי, והחלף אותו במידת הצורך.

ש 4: האם אני יכול להתקין את זה בעצמי?

העבודה כוללת את גוף שסתום בקרת המעכב. אנו ממליצים על התקנה על ידי טכנאי עם ניסיון בשירות מעכב FAST כדי להבטיח בדיקת מומנט ותפקוד נכונים.
